什么是ETC一体化机柜门架系统?

什么是ETC一体化机柜门架系统？

1、ETC一体化机柜门架系统背景
2019年6月14日，中华人民共和国交通运输部公路科学研究院在北京国家会议中心召开“科技成果发布会”，中交国通公司发布了ETC门架系统一体化智能机柜产品。
ETC一体化机柜门架系统的研发需求源自于李克强总理在2019年两会政府工作报告中提出的要深化收费公路制度改革，两年内基本取消全国高速公路省界收费站，实现不停车快捷收费，减少拥堵，便利群众。目前交通运输行业正在全力推进此项重大任务。
5月16日《深化收费公路制度改革取消高速公路省界收费站实施方案》，5月下旬，交通部又印发了《关于大力推动高速公路ETC发展应用工作的通知》，目前交通运输行业正在全力推进此项重大任务；正在有序地进行升级改造，优先解决高速公路省界收费站，部署ETC智能门架系统；其次解决高速公路出入口收费站，实现不停车快捷收费，减少拥堵。
2、ETC门架系统一体化柜简介
ETC门架系统，需要吊装在露天的高速公路上，ETC门架系统的一体化柜也安装在门架旁，一体化柜需适应各种复杂气候环境：暴晒、防尘防水、防潮湿、防霉变、防盐雾、防锈，要抗风、抗震。EETC一体化机柜门架系统也叫ETC户外一体化柜（简称:ETC一体化柜），其主要为门架车道控制机、工业交换机、收费系统PC等设备提供一体化收容和为门架设备提供可靠供备电，保障路侧关键生产设备的可靠运行。根据业务需求选择合适空间的户外机柜！为了给高速公路收费系统提供可靠的支撑，户外柜将配置UPS电源及电池设备、空调设备、配电设备、网络传输设备、环境监控设备！

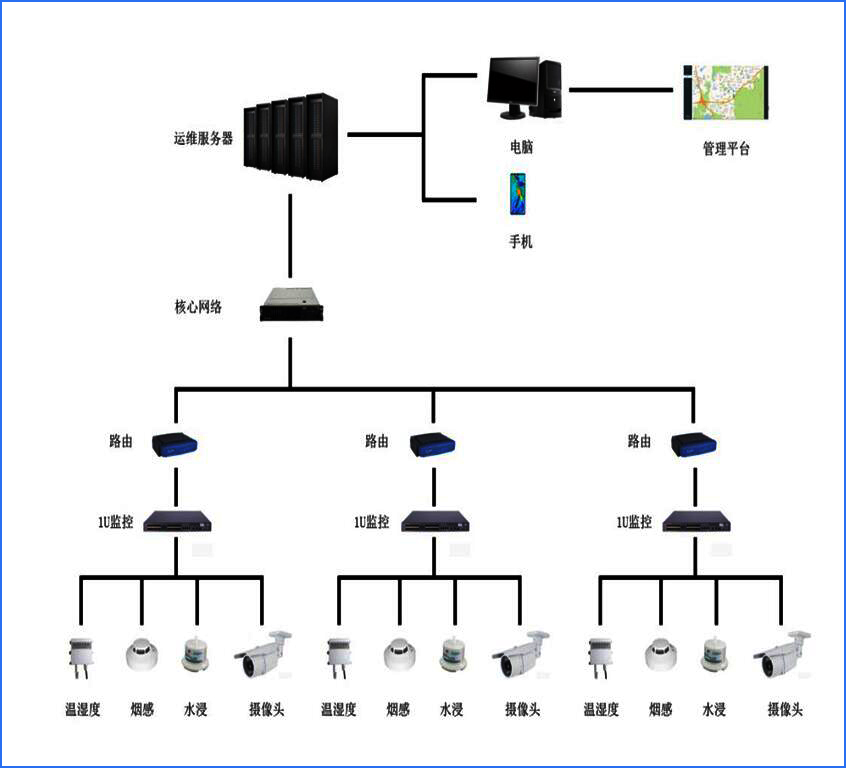

3、   总体方案及系统架构软件平台（图）



1、管理
1.1、全方位管理
1.1.1、区域权限管理
对所有设备和工作人员进行区域分配，实现业务绑定。查看设备数据、处理故障、分派业务都按区域，由系统自行调配。
1.1.2、设备模型管理
针对设备构筑了扩展性极强的架构，只要满足基本协议，即可满足各种产品需求，实现对不同设备的支持和搭配。
1.1.3、智能监控管理
平台和机柜监控模块各自分工，平台负责检测监控模块的在线状态，监控模块则自行监控下位传感器的运行状态，出现告警及时发现，并由系统根据区域分组设置，把故障信息推送至相关责任人，建立工单，并促进设备的尽快维护。系统自动流程将大幅度缩减维护闭环周期。
1.1.4、维护管理
建立完善的故障信息配置，并可由用户自行添加管理配置表。同时通过完整的工单维护体系，确保故障的发现确认以及后续处理。在一条故障维护流程中，建立几个关键节点，并确保每一个节点的处理将来都是可核查的。
1.2、报警
1.2.1、生成报警
针对整个网络的机柜，提供了全面的报警功能，按照发起方分为系统报警和设备报警，功能上为网络状态、动环监控两大组成部分。此全方位立体的及时告警发现机制，可令工作人员迅速响应并进行后续处理。
报警信息，可通过数据报表、统计图形的方式呈现，并由特定操作接口实现业务交互。
报警主要由采集、入库、生成维护工单、报警消除组成闭环。系统通过预设的报警设置，推送关键信息至职权用户手上，图文并茂的展示信息，并通过业务接口提供后续维护的处理功能。
1.2.2、等级制度
根据预设信息，配置了三个不同程度的报警：关键报警、严重报警、普通报警，根据设备模型规则和客户自定义配置进行分级操作。不同类别的报警将执行不同的策略。
1.2.3、报警通知
用户方可以修改不同类别的报警通知策略，支持短信、邮件报警通知。并可通过区域人员配置管理，对报警通知目标人进行设置。可以修改的内容包括不局限于通知频率、通知方式、通知人等设置。
1.2.4、报警查询
1) 实时报警查询
主要以列表的形式显示实时报警记录，支持模糊条件查询。并自动匹配一份唯一的工单记录，包含处理进程、维护人员、处理时间节点等。这是个报警的实时缓存库，报警消除后会自动清理。还能通过图形控件，对一定时间内故障的主要类型和故障设备发生区域、产生数量等信息进行汇总展示。
2) 历史报警查询
能显示完整可追溯的历史报警记录以及配套的工单维护记录，支持模糊查询，多条件自动筛选。可以通过绘制图形，展示近段时间内，故障的类型数量、区域故障数量、维护时间统计等信息。
1.2.5、报警处理
与通知流程不同，不同类别的报警处理流程基本一致。由工单生成、人员确定、工单维护流程、报警消除四个基本内容组成闭环。只有当设备在线，并确定设备数据恢复正常后，才能消除报警。但是同样针对一些意外因素，可以由维护人员通过填写申请并强制结单的方式临时关闭报警，此方式需由上级审批。另外报警自动恢复，但是处理流程已经开始的情况下，系统会对维护人员发送是否结单的确认信息。

4、ETC一体化机柜门架系统硬件配置
